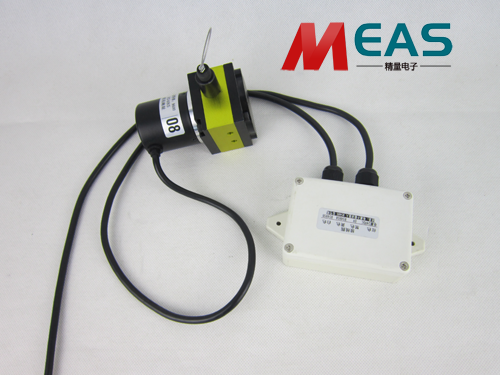

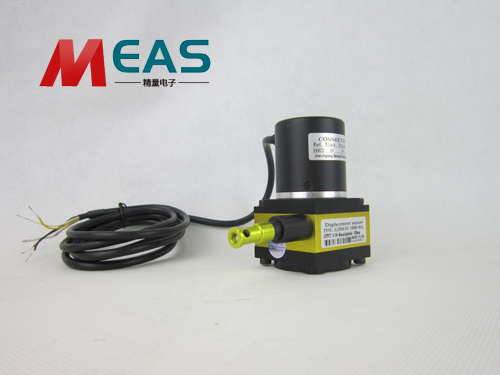

拉線位移編碼器和PLC連接 ，工作電源不外乎有有三種類型：5V、5-12V或12-24V。和PLC接線，就要看用戶使用的是哪種類型的工作電源，如果編碼器用的是12-24V的，就可以用PLC的24V電源，下面就讓精量電子小編來為大家說一下：
1、編碼器的耗電流，在PLC的電源功率范圍內。
2、編碼器如是并行輸出，連接PLC的I/O點，需了解編碼器的信號電平是推拉式輸出還是集電極開路輸出，如是集電極開路輸出的，有N型和P型兩種，需與PLC的I/O極性相同。如是推拉式輸出則連接沒有什么問題。
3、如果編碼器如是驅動器輸出，一般信號電平是5V的，連接的時候要小心，不要讓24V的電源電平串入5V的信號接線中去而損壞編碼器的信號端。
以上幾點就是拉線位移編碼器怎樣和PLC接線的，大家會了嗎，如果有不明白的還可以咨詢小編，濟南精量電子科技本著求真務實、信守承諾的服務理念，不斷向測控技術領域的深度和高度去發展，向市場推出位移測試和物理量測控中的高性價比產品，深得海內外客商的認可和好評，產品質量穩定、使用可靠，公司生產的拉線位移傳感器、拉繩編碼器、防水及防爆位移傳感器已被廣大用戶所認可。
